1、资料要求

1、使用覆膜黑板（目前价值75元/张左右）。

2、建议使用40（50）*90*3000进口方木或40*60*3.0方管进行加固。 未经压光处置的方木进场后应刨平，做到规格正确、表观挺直、终年周转量幼。 价值约为2050-2500元/立方。

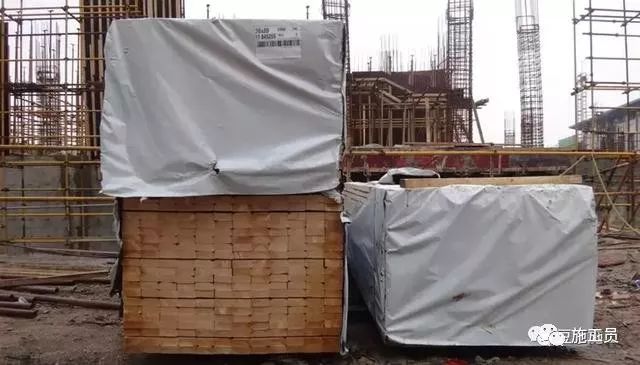

进口方木

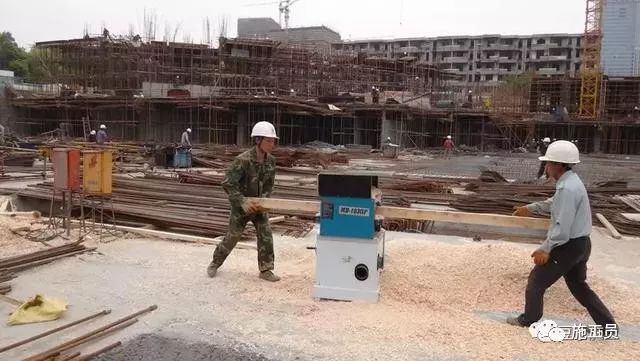

方木刨床处置

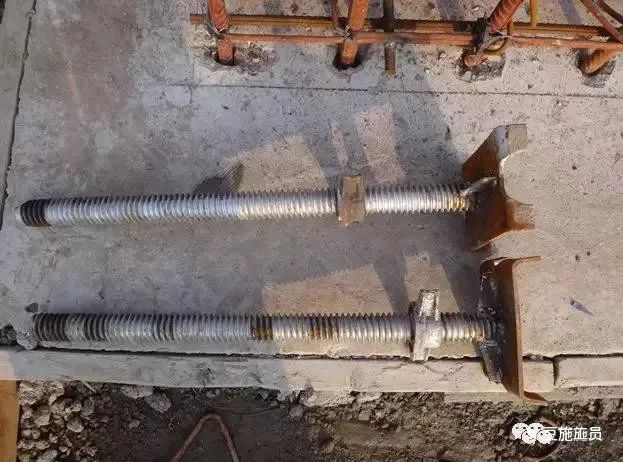

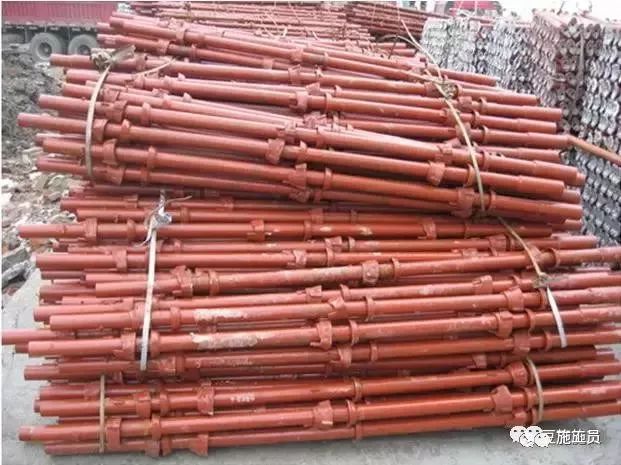

3、预造构件必须选取厚度3.0mm以上的铁管支持； 顶升半径不大于36，推荐使用U型垫板顶升。

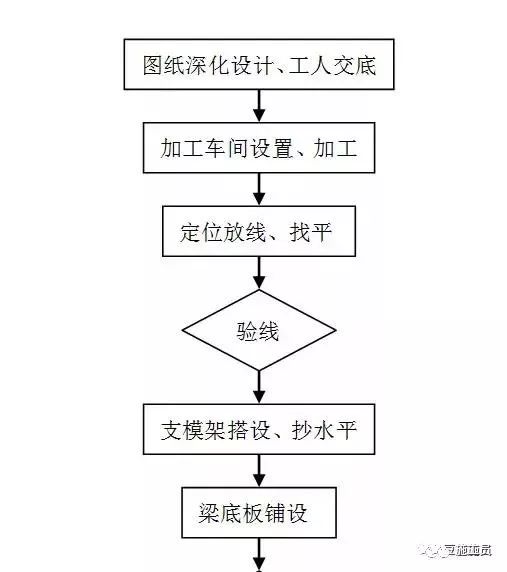

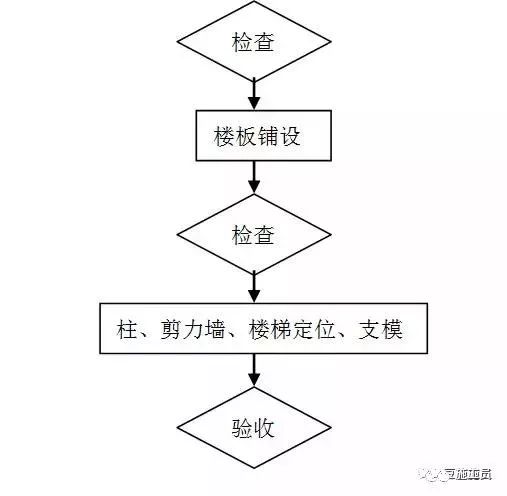

二、木模板施工流程图

3、施工图尺度化

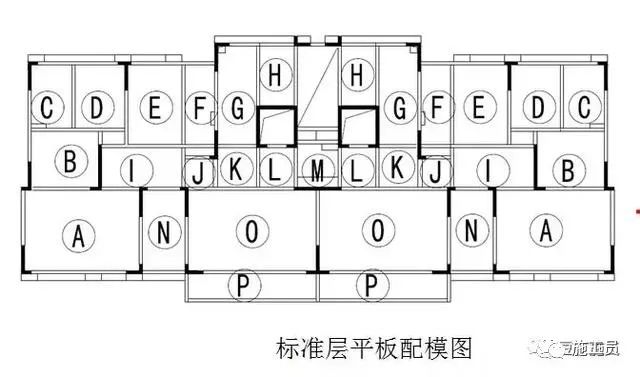

1、模板施工图尺度化是以单一预造构件（单一预造构件是指单一表墙、单板、单梁等预造构件）为基础，勾画出预造构件模板支持系统及模具搭配图，并总结调料清单。 重要蕴含以下三个方面：

A。 墙模板加工图：表墙每面都有立面图，并显示与梁、板的组合关系，表明模板尺寸、螺丝宽度、木方尺寸及宽度、钢管尺寸及宽度、顶进。距梁、板的距离、距地面的距离、墙体支持系统的设置等。

b. 梁模板加工图：绘造梁模板平面图、立面图、剖面图，表明模板尺寸、螺杆宽度、加固系统、支持系统、梁顶盖、墙柱、平台板关系等。

C。 楼板模板加工图：绘造墙模板平面图、木方平面图并注明宽度，支持系统平面图、立面图并注明宽度，并注明模板尺寸规格等。

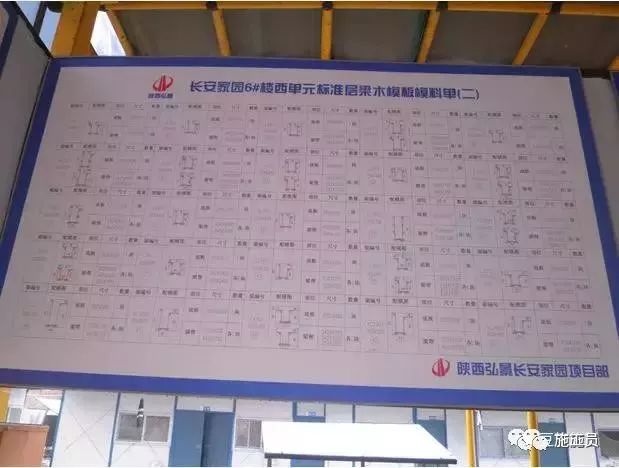

2、对所有板、梁、墙板、柱进行具体的模具匹配，而后对各类型号的模板进行编号和统计，天生模板调料清单。

4、模板集中处置

1、通过模板图纸尺度化天生的模板调料单和方木调料单，所有梁、板模板按地位切割，共同非标薄板，实现统所有割、集中网络使用工作表表模板。 提高模板装置的正确性和效能。

2、切割模板应选取高速精密圆锯，保障切割面的直线度，预防接缝处出现离析。

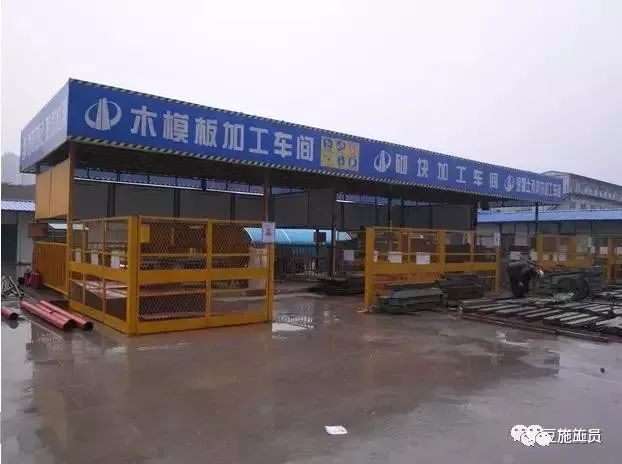

木模板集中加工车间

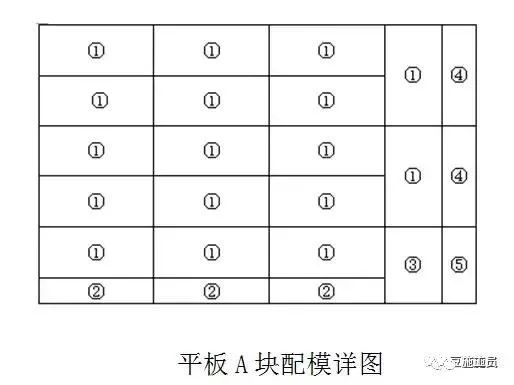

梁板模板具体图

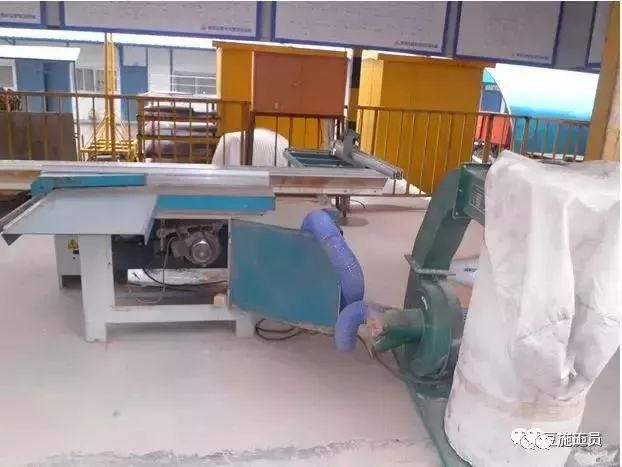

高速圆锯

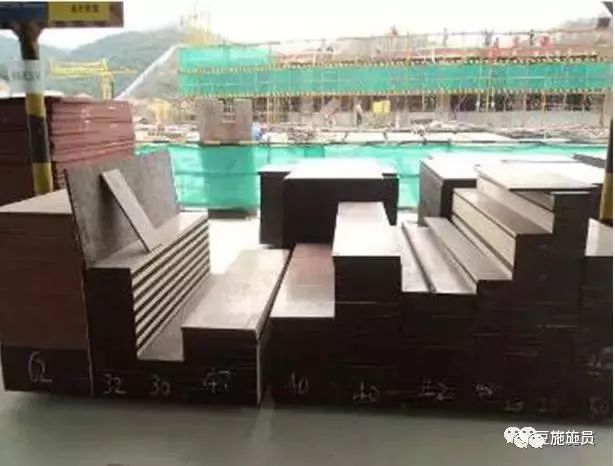

模板分类和搁置

五、楼板模板

1、梁板预造构件

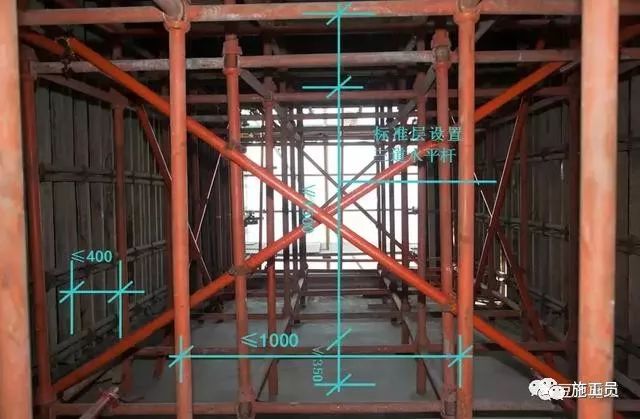

1.1预造构件应选取铁管扣件+可调U型支持，建议选取碗扣式预造构件。 预造构件立杆宽度节造在900-1000之间，步距不应幼于1500，立杆距墙体距离不应幼于400mm。

1.2 货架立杆高度宜为比地面净空高度低400mm左右的铁管； 尺度地面应装置纵横三根水平管，扫地杆距地面不超过200（碗扣件距地面不超过350）。 自由端不得超过500，可调U型千斤顶螺纹部门不得超过250。

2、地板加固

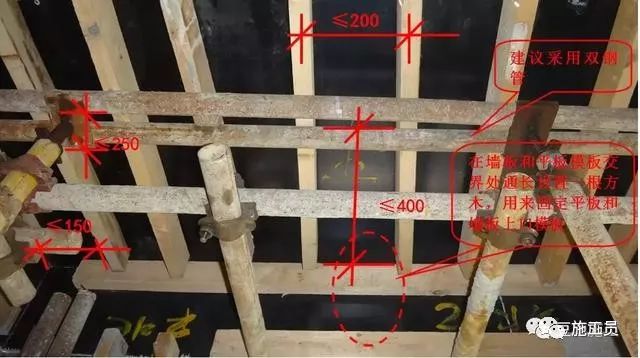

2.1墙模板的木龙骨或工字钢安插要求均匀，净空宽度不宜超过200mm（厚度150mm以内）。

2.2木龙骨或工字钢安插与墙体、梁面的距离宜节造在150mm以内，方木挑檐厚度宜节造在250mm以内。

2.3主龙骨铁管必须装置双铁管，端部挑檐宽度不宜超过400mm，以保障墙体底面的平坦度。

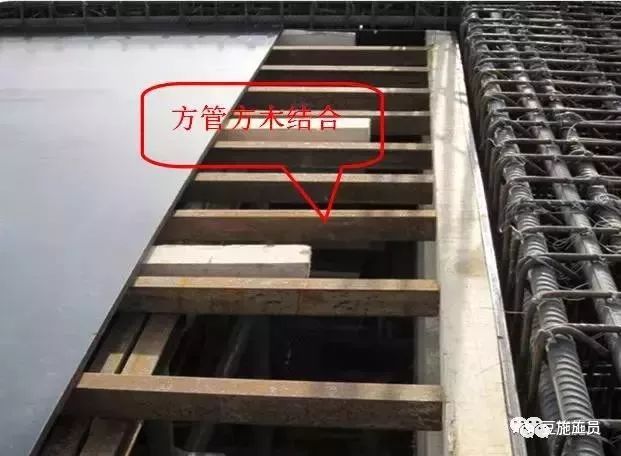

2.4对于墙体，建议选取40*60*3.0方管和40*90进口方木作为模板支持龙??骨，以提高墙体底板的平坦度。

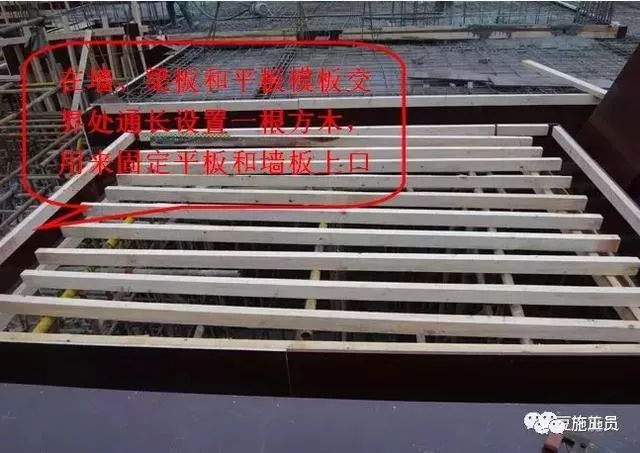

2.5 在墙体与墙板或梁板相接的拐角处宜装置通常方木，固定拐角处的模板，保障拐角处的直线度，预防离析。

边梁节造线

实测

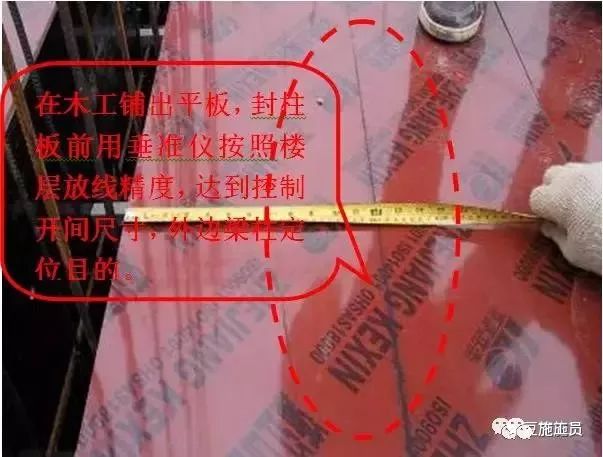

2.6墙模板装置结束后，模板上应设置200或300节造线，作为开间、墙柱、边梁的节造线，保障边梁模板正确。

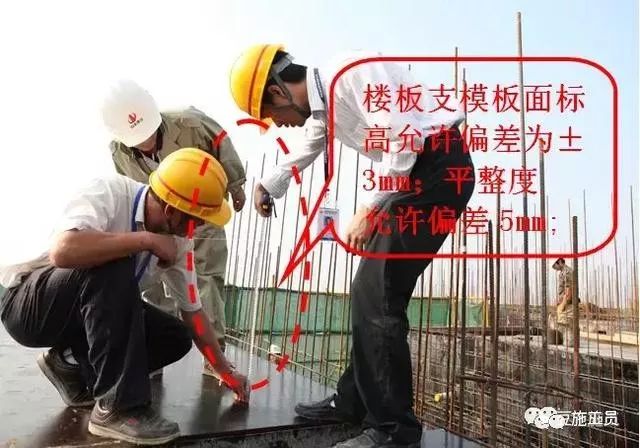

2.7梁、板模板装置实现后，首吓酌拉线查抄模板的极差，同时用铝合金尺丈量钎面的平坦度。 平模板装置后，极差不得幼于6mm，平坦度允许误差不得幼于5mm。 模板之间的间隙不应幼于1mm，并用水泥填充。

3、模板施工

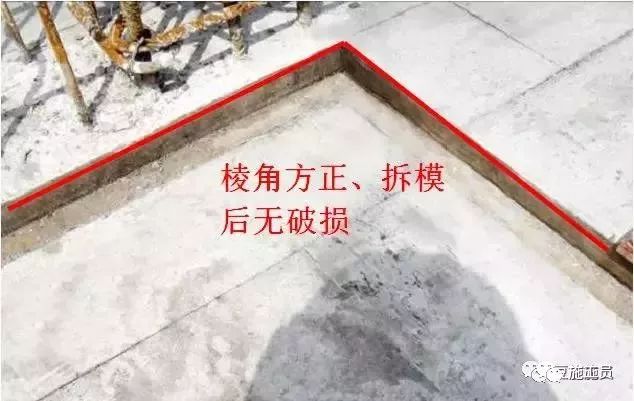

3.1卫生间、厨房的定型模板支持建议选取5#钢，并用螺丝固定，提高阴阳角的刚正度。

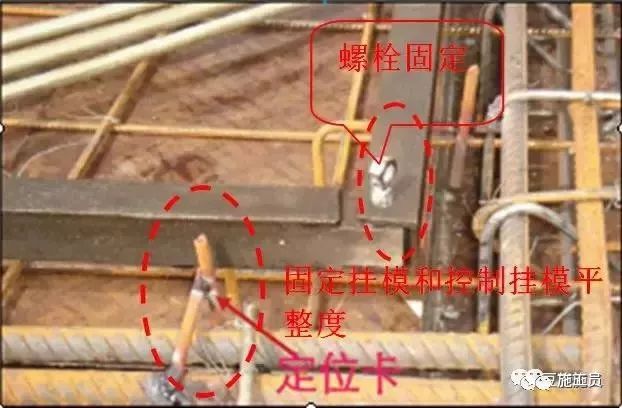

3.2对于尺寸幼于15cm的下沉式挂板，应采取顶拉组合附加定位加固措施，并在模板顶部钎焊“十”字定位卡，并选取直角三角形固定。加固拐角处的接缝。
